Tubo com costura ou sem costura: qual a diferença e quando usar
A diferença entre tubo com costura e sem costura está no processo de fabricação. O tubo com costura é produzido a partir de uma bobina de aço conformada e soldada longitudinalmente por solda de resistência elétrica com indução de alta frequência (ERW HF). O tubo sem costura é laminado a quente a partir de um tarugo cilíndrico, sem solda. A escolha entre os dois define a pressão, a temperatura e o tipo de fluido que o tubo suporta. O processo de fabricação é o que separa as duas famílias, e essa separação tem consequência direta na especificação: tubo com costura tem cordão de solda longitudinal, que é o ponto onde a maior parte das falhas costumam começar. Tubo sem costura tem parede contínua, sem ponto de fragilidade na parede. Quando o projeto envolve alta pressão, alta temperatura ou serviço crítico, a norma costuma pedir explicitamente o tubo sem costura. O com costura entrega flexibilidade dimensional, custo mais baixo e disponibilidade ampla em estoque. O sem costura entrega integridade onde ela é inegociável. Entender quando cada um é o caminho certo evita dois erros opostos: pagar a mais por um tubo sem costura onde o com costura resolveria, ou economizar num tubo que não resiste ao serviço e falha em operação. O que é tubo com costura? Tubo com costura é o tubo de aço carbono produzido a partir de uma bobina laminada, conformada em formato cilíndrico e soldada longitudinalmente. O processo dominante no mercado brasileiro é o ERW (Electric Resistance Welding), em que a aresta da bobina conformada é aquecida por resistência elétrica e prensada até a solda. Sai daí um tubo com cordão de solda longitudinal contínuo. Se bem executado e inspecionado, esse cordão tem resistência mecânica equivalente ao restante da parede. As normas brasileiras e internacionais reconhecem isso e admitem tubo com costura em uma faixa ampla de aplicações industriais e estruturais. Vantagens operacionais do processo com costura: Como funciona o processo de fabricação com costura O fluxo de produção em uma linha ERW segue uma sequência estável: Normas como a NBR 6591 e a ASTM A178 detalham os critérios de aceitação para cada uma dessas etapas, principalmente para o ensaio do cordão de solda. Normas que admitem tubo com costura Várias normas técnicas brasileiras e internacionais admitem ou exigem tubo com costura, conforme a aplicação: Norma Origem Aplicação principal Condição admitida NBR 5580 ABNT Condução comum de fluidos não corrosivos (água, gás, vapor) Com ou sem solda longitudinal NBR 5590 ABNT Condução de fluidos sob pressão e aplicações mecânicas Tipo E (ERW) e Tipo S (sem costura), graus A e B NBR 6591 ABNT Tubos industriais, seções circular, quadrada e retangular Exclusivamente com costura (ERW) NBR 8261 ABNT Tubos estruturais Com ou sem solda por resistência elétrica de alta frequência ASTM A500 ASTM Tubos estruturais (referência internacional) Com ou sem solda por resistência elétrica de alta frequência ASTM A178 ASTM Caldeiras e superaquecedores Com costura (ERW), graus A, C e D ASTM A214 ASM Trocadores de calor e condensadores Com costura (ERW) A presença das normas A178 e A214 mostra que mesmo em aplicações de troca térmica e geração de vapor existe espaço para tubo com costura, desde que o projeto e o controle de qualidade respeitem o regime de pressão e temperatura previsto. O que é tubo sem costura? Tubo sem costura é o tubo produzido a partir de um tarugo cilíndrico maciço de aço, aquecido a cerca de 1.200 °C e perfurado por mandril, sem solda em nenhuma posição da parede. O processo cria um cilindro oco contínuo que depois passa por laminação adicional até atingir o diâmetro e a espessura finais. A ausência de cordão de solda elimina o ponto mais frágil do tubo. Em serviço com alta pressão, alta temperatura, ciclos térmicos severos ou fluido corrosivo, esse detalhe é o que define a especificação. Refinarias, oleodutos de longa distância, caldeiras de alta pressão e trocadores de calor críticos trabalham com o sem costura por isso. Como funciona a laminação a quente O processo dominante para fabricação de tubo sem costura é o Mannesmann, desenvolvido pelos irmãos Mannesmann no final do século XIX e ainda referência no setor. No processo Mannesmann, a formação se dá a partir de uma barra circular maciça de aço, empurrada por dois cilindros oblíquos que a rotacionam e transladam contra um mandril fixo. O fluxo típico: A laminação a quente é mais custosa que o ERW por dois motivos: o tarugo é mais caro que a bobina, e o processo consome mais energia. Em troca, o tubo resultante não tem o cordão de solda como ponto de variação ao longo do comprimento. Normas e aplicações de tubos condutores Os tubos condutores atendem a diversas normas técnicas específicas e são amplamente utilizados em projetos que demandam resistência, confiabilidade e desempenho, como na construção civil, no setor de óleo e gás e em aplicações industriais. Norma Origem Aplicação principal Especificação ASTM A106 ASTM Alta temperatura, refinarias, linhas de vapor, coletores de caldeira Sem costura, graus A, B e C API 5L API Oleodutos, gasodutos, alcoóldutos, dutos de biocombustíveis PSL1 e PSL2; projetos críticos especificam o sem costura ASTM A179 ASTM Trocadores de calor e condensadores Sem costura, trefilado a frio; Ø 3,2 a 76,20 mm ASTM A192 ASTM Caldeiras em alta pressão de serviço Sem costura; Ø 12,70 a 177,80 mm NBR 5590 ABNT Condução de fluidos sob pressão Tipo S (sem costura), graus A e B Como escolher entre com costura e sem costura O tubo com costura atende a maior parte das aplicações industriais, estruturais e de condução comum, com a vantagem de custo e disponibilidade. O tubo sem costura entra quando o regime de serviço é mais severo: Engenheiros experientes especificam o com costura na maior parte da planta e reservam o sem costura para os trechos críticos, conforme a especificação de cada linha. Tabela comparativa: com costura x sem costura Critério Tubo com costura (ERW) Tubo sem costura Processo Bobina conformada e soldada longitudinalmente Tarugo maciço

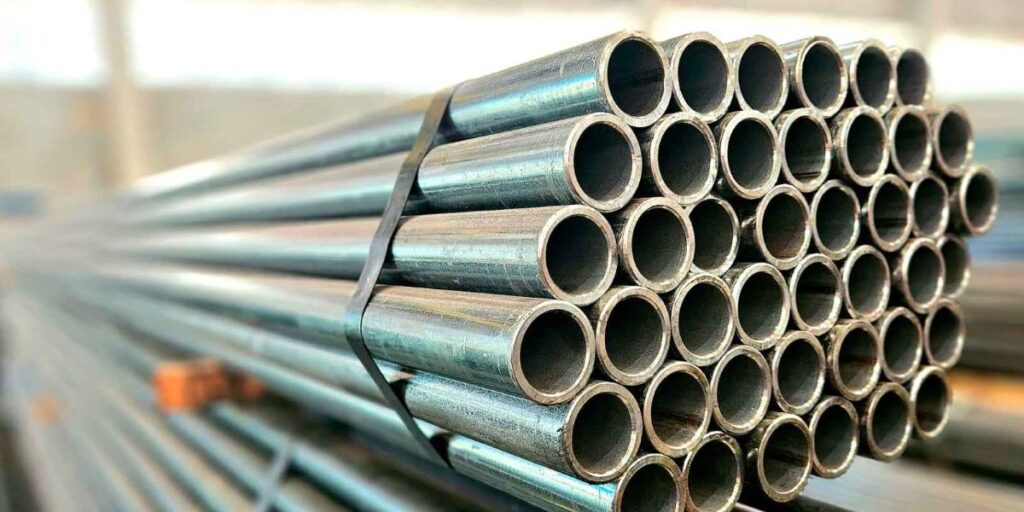

Tipos de tubos de aço: como escolher o certo para cada projeto
Os tipos de tubos de aço se organizam em famílias técnicas conforme o uso final: estruturais, industriais, condutores, galvanizados, para caldeiras e para trocadores de calor. As normas (ASTM ou NBR) mudam de uma família para outra, os perfis disponíveis também, e a aplicação não é intercambiável. Especificar a família errada custa caro. O erro de especificação acontece na ponta: um tubo industrial NBR 6591 chega ao canteiro no lugar de um estrutural NBR 8261, ou um galvanizado eletrolítico substitui um galvanizado por imersão a quente que precisaria estar ali. Se o problema aparece, já passou pela compra, pela logística e quase sempre por algum dia de obra parada. Esse mapeamento existe para evitar isso. Ou seja, antes de pedir cotação, faz diferença saber em qual família o tubo do seu projeto vive, qual norma manda nele e qual o range de aplicação esperado. O mercado brasileiro de aço movimenta mais de 33 milhões de toneladas de aço bruto por ano, segundo dados do Instituto Aço Brasil, e a parcela tubular passa por todas as cadeias relevantes da indústria, da construção à energia. O que é um tubo estrutural e quando ele é a melhor escolha? Tubo estrutural é o tubo projetado para resistir a esforços mecânicos em estruturas metálicas, soldadas, parafusadas ou rebitadas. Ele é especificado pelas normas NBR 8261 e ASTM A500. As duas normas autorizam fabricação com ou sem costura, em perfis circular, quadrado e retangular, e classificam o aço em graus conforme as propriedades mecânicas exigidas. O uso típico cobre galpões industriais, mezaninos, plataformas metálicas, torres metálicas, estruturas para energia solar, máquinas agrícolas e obras de infraestrutura. Se a peça vai trabalhar como elemento de carga, a referência é o tubo estrutural. Nas estruturas com muitas ligações soldadas, os perfis quadrado e retangular aparecem com mais frequência, porque as faces planas facilitam as uniões e simplificam o detalhamento da peça. Perfis disponíveis: redondo, quadrado e retangular Perfil Característica Facilidade de montagem Aplicação dominante Redondo Seção fechada simétrica, comportamento igual em todas as direções Ligações exigem mais usinagem Mecânica, pilares isolados, postes Quadrado Quatro faces iguais, perfil simétrico Ligações em 90° são diretas Estrutura metálica, mezanino, mobiliário industrial Retangular Faces maiores e menores, comportamento diferente em cada eixo Igual ao quadrado, com ganho de altura Vigas, longarinas, fechamentos Quadrado e retangular dominam a construção civil e a fabricação de máquinas. O redondo aparece mais em peças mecânicas, postes e suportes cilíndricos. Tubo industrial e a norma NBR 6591 A norma NBR 6591 rege os tubos de aço carbono soldados pelo processo ERW (Electric Resistance Welding) para uso industrial geral. Ela cobre seções redonda, quadrada e retangular, com alta precisão dimensional e acabamento superficial conforme a aplicação. A diferença em relação ao estrutural não é trivial. O tubo industrial é otimizado para usinagem, conformação e integração em máquinas e componentes, não para resistir a cargas estruturais críticas. Por isso, sua aplicação típica está em setores como automotivo, linha branca, moveleiro, máquinas agrícolas e industriais, equipamentos de academia, linhas de produção e caldeiraria leve. A NBR 6591 abrange seções circular, quadrada e retangular, com alta precisão dimensional. Nos redondos industriais, os diâmetros comerciais começam com 6,30 mm até 323,84 mm. Os quadrados e retangulares variam em lado × parede × comprimento conforme o catálogo. A distinção também separa o industrial do condutor: o condutor é projetado para pressão de fluido, o industrial não. Substituir um pelo outro fora da especificação prejudica o projeto. Como o tubo condutor lida com schedules e pressão Tubo condutor é o tubo de aço carbono especificado para conduzir fluidos sob pressão: água, vapor, gás, ar comprimido, óleo e derivados de petróleo. Quatro normas cobrem essa família: ASTM A106 (sem costura, alta temperatura), API 5L (linhas de transmissão de óleo e gás), NBR 5580 (usos comuns na condução de fluidos, equivalência com a antiga e desuso DIN 2440) e NBR 5590 (condução com requisitos especiais de pressão). A espessura da parede é especificada de formas diferentes conforme a norma. ASTM A106 e API 5L usam o sistema schedule (SCH 5, 10, 40, 80, 160), em que cada número representa paredes progressivamente mais grossas para o mesmo diâmetro nominal. NBR 5590 trabalha em paralelo com schedule e com as classes STD (Standard), XS (Reforçado) e XXS (Duplamente Reforçado). NBR 5580, voltada à condução comum de fluidos, segue outro critério: classifica os tubos em Pesado (P), Médio (M) e Leve (L) conforme a espessura. A escolha entre uma norma e outra depende da pressão de trabalho, da temperatura e do fluido transportado. Aplicações típicas: Os condutores podem ser fornecidos pretos ou galvanizados, com extremidades lisas, biseladas ou rosqueadas, com ou sem revestimento adicional. A escolha entre com costura e sem costura entra aqui: para alta pressão e temperatura crítica, o tubo sem costura é a opção segura, porque elimina o cordão de solda como ponto de fragilidade. Tubo galvanizado e a proteção anticorrosiva Galvanizar um tubo significa aplicar uma camada de zinco sobre o aço carbono, por imersão a quente (galvanização a fogo) ou eletrodeposição. O zinco oxida no lugar do ferro, e essa proteção sacrificial é o que sustenta o tubo em ambientes úmidos, salinos ou expostos a corrosão atmosférica. A norma central é a NBR 5580, equivalente à antiga e em desuso DIN 2440, que classifica os tubos em Pesado (P), Médio (M) e Leve (L) conforme a espessura de parede. Para diâmetros nominais maiores que DN 20 (3/4″), a norma exige remoção de rebarba interna de solda, garantindo que o galvanizado interno fique uniforme. A espessura mínima da parede não pode estar mais de 12,5% abaixo do nominal em nenhum ponto. Onde o galvanizado faz sentido: A galvanização por imersão a quente entrega camada mais espessa e durabilidade maior em comparação com galvanizado eletrolítico. A eletrolítica resulta em camada mais fina e acabamento mais uniforme, indicada quando o tubo entra em peça aparente. Tubos para trocadores de calor e caldeiras Família especializada em troca térmica e geração de vapor. As condições aqui são
